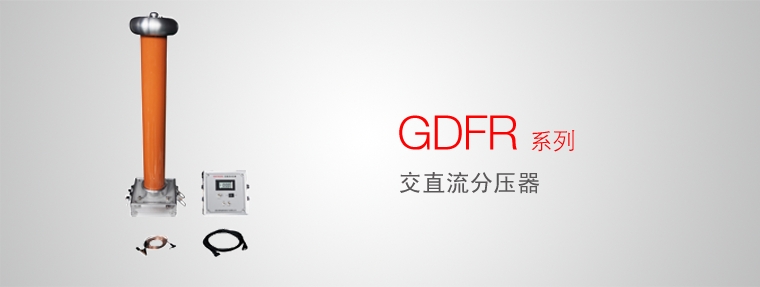

GDFR系列交直流分压器又称高压数字高压表或阻容分压器，客户可根据所测量电压精度要求，来选择不同的准确度。该系列最高准确度分别为：AC:0.5%/DC:0.5%，若需更高准确度，可选择我公司的高精度、高稳定度的交流标准核查器和直流核查器；采用电位屏蔽式高压测量装置，是我公司最新研发的产品，与其他公司同类产品相比，国电西高采用美国进口的填充介质，内部采用多种专利屏蔽技术，使该系列产品有更长的使用寿命和更高的稳定性，在该领域拥有绝大部分的市场占用量和市场美誉度。
产品特点
- 采用平衡式等电位屏蔽结构。
- 完全密封的绝缘筒内部采用优质电子元件，而使整个装置具有测试准确、线性好。
- 高精度，高线性度，高稳定度，抗干扰。
- 采用进口填充材料，使结构更小，重量更轻，可靠性更高，内部局部放电量降到最低。
- 体积小，重量轻，便于携带，为现场工地的检测工作带来极大的便利。
- 内屏蔽抗干扰系统，全方位均压措施，单节或分节结构。
- 分压比比例可定做，便于校验。
- 可选择增加峰值功能。
- 可选配智能高压测量表（可显示交流有效值，峰值/√2,峰值系数，平均值、峰峰值等）；
- 可选配屏显电压波形及其频率。
产品参数
| 基本 型号 | GDFR -50 | GDFR -100 | GDFR -150 | GDFR -200 | GDFR -300 | GDFR -400 |
| 电压等级（ kV ） | 50 | 100 | 150 | 200 | 300 | 400 |
| 直流频率（ Hz ） | <2 | |||||
| 交流频率（ Hz ） | 30 ～ 300 | |||||
| 基本型 准确度 | AC ： 1.5%/DC ： 1.0% | |||||
| G 型准确度 | AC ： 1.0%/DC ： 0.5% | -- | ||||
| H 型准确度 | AC ： 0.5%/DC ： 0.5% | -- | -- | |||
| 阻抗（ MΩ ） | 650 | 1200 | 1700 | 2200 | 3500 | 4300 |
| 电容量（ pF ） | 320 | 180 | 150 | 120 | 120-500 | 100-800 |
| 分压比 | 1000:1 或 10000:1 特殊比例可定做 | |||||
| 高度（ mm ） | 500 | 650 | 900 | 1200 | 1750 | 2350 |
| 尺寸（ mm ） | 150×150 | 160×160 | 200×200 | 260×260 | 800×800 | |
| 电缆阻抗（ Ω ） | 50 / 75 | |||||
| 量程范围 |
1 、分高低两个量程 2 、低量程 :0 ～ 20 kV 3 、高量程 :20kV- 标称额定电压 |
1 、低量程 :0 ～ 200 kV ， 2 、高量程 : 200kV- 标称额定电压 |
||||
| 电缆长度（米） | 3 | 4 | 5 | 6 | 8 | 10 |
| 重量（ kg ） | 5.5 | 6.9 | 10.6 | 14.1 | 23.5 | 48.2 |
| 填充介质 | 进口干式高分子材料 | |||||
| 使用温度范围 | 0℃ ～ 45℃ | |||||
| 相对湿度 | <85%RH, 无凝露 | |||||
| 海拔高度 | <1500 米，高海拔地区可以定做 | |||||
| 使用场所限制 | 户内使用或晴朗天气条件下户外使用 | |||||
